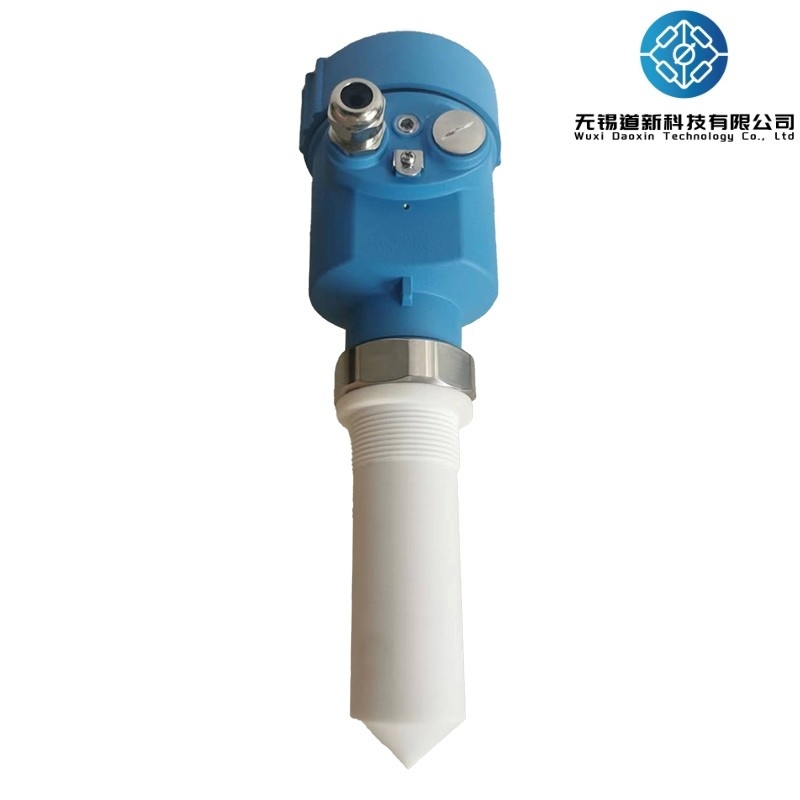

80G Radar Level Meter Serie de instrumentos de nivel de líquido para las industrias de tratamiento de agua

Resumen general

El medidor de nivel de radar de ultra alta frecuencia 80G opera en el rango de 76-81 GHz utilizando la tecnología de radar de onda continua modulada por frecuencia (FMCW), que admite aplicaciones de cuatro y dos cables.Está disponible en varias especificaciones., con un alcance máximo de hasta 120 metros y un punto ciego mínimo de sólo 5 cm. Debido a su mayor frecuencia de funcionamiento y longitud de onda más corta, es particularmente adecuado para aplicaciones sólidas.El dispositivo funciona transmitiendo y recibiendo ondas electromagnéticas a través de una lente, ofrece ventajas en ambientes de polvo elevado y temperaturas extremas (hasta +200°C).y aditivos en diversos sectores industrialesEl instrumento se puede instalar fácilmente mediante conexiones con bridas o roscas.

Principales especificaciones técnicas

Principio de trabajo

El medidor de nivel de radar 80G emplea tecnología de onda continua modulada por frecuencia (FMCW).con la frecuencia de la señal del radar aumentando linealmenteLa señal de radar transmitida, después de ser reflejada por el medio, es recibida por la misma antena.la diferencia de frecuencia entre las señales transmitidas y recibidas es directamente proporcional a la distancia medidaLa señal de diferencia de frecuencia se procesa utilizando la transformación de Fourier rápida (FFT) para obtener el espectro del eco reflejado, que luego se utiliza para calcular la distancia al objeto objetivo.

Características

Alta precisión de medición de hasta ±1 mm, con una zona ciega mínima de 0,05 m
Tamaño de antena más pequeño, adecuado para una gama más amplia de condiciones operativas
Varias antenas de lentes proporcionan un ángulo de emisión más pequeño y una energía más concentrada,que resulta en señales de eco más fuertes y mayor fiabilidad en condiciones similares en comparación con otros productos de radar
Las capacidades de penetración mejoradas permiten un funcionamiento normal incluso en presencia de adhesión y condensación.
Rango de señal dinámica más amplio, proporcionando mediciones más estables para medios con bajas constantes dieléctricas
