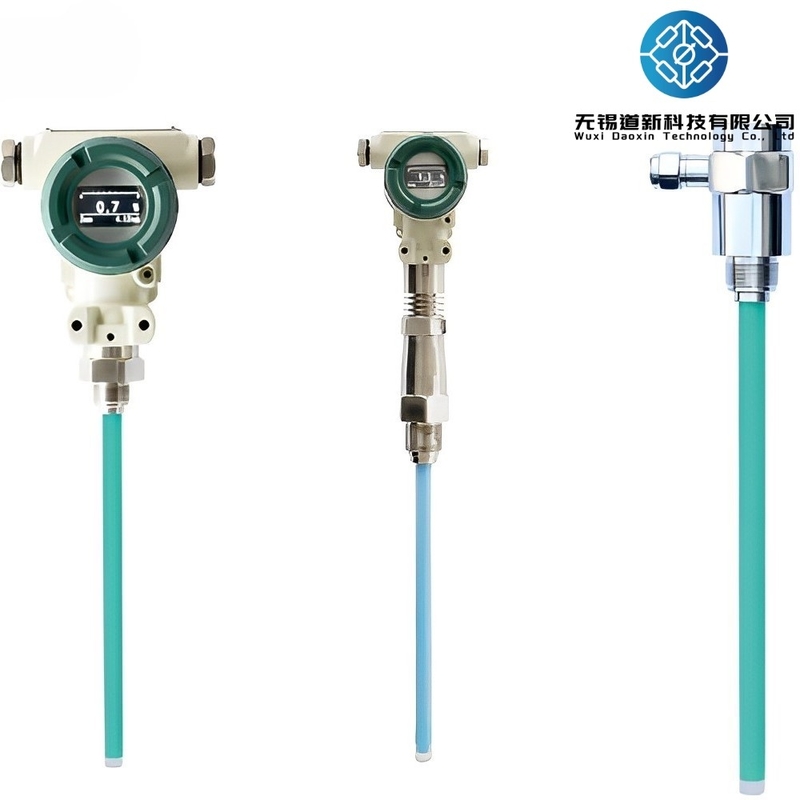

Sensor de nivel de líquido capacitivo DX-CLG100 para la serie de instrumentos de nivel de líquido
El sensor capacitivo de nivel de líquido DX-CLG100 es una herramienta de medición versátil adecuada para entornos de medición desafiantes.líquidos de alta viscosidadEs resistente a los impactos y fácil de instalar, por lo que es una solución confiable y rentable.y sensores magnetostrictivos y medir con precisión diversos medios.
El producto cuenta con un circuito avanzado de detección de la capacitancia de radiofrecuencia que convierte la medición en una señal eléctrica estándar.El procesador interno compensa con precisión la temperatura y proporciona una corrección lineal para garantizar una alta precisiónEl sensor utiliza el escaneo tomográfico para detectar automáticamente la constante dieléctrica y el cambio de temperatura del medio, calibrar automáticamente y adaptarse al medio medido.Esto elimina la necesidad de recalibración y asegura la adaptabilidad a diferentes requisitos de medición en entornos complejosEl sensor también tiene una excelente resistencia a la suspensión, la condensación, las burbujas y otras condiciones desfavorables.
El producto tiene un nivel de protección IP68, capaz de manejar entornos hostiles y proporcionar mediciones estables durante largos períodos.
Características
- Adaptación automática, calibración automática, salida estable a largo plazo del valor de altura real.
- La capacidad anti colgantes, anti condensación, anti burbujas y otras anti-ensuciamiento es muy fuerte.
- Una estructura sencilla, sin partes móviles, alta fiabilidad, menos mantenimiento.
- Se dispone de una variedad de salidas de señal para facilitar el acceso a diferentes sistemas.
- No se ve afectada por la temperatura, la gravedad específica, la presión y otros factores del líquido medido.
- La resistencia a la temperatura más alta es ≤ 250 °C, la resistencia a la presión más alta es ≤ 4 MPa y la vida útil es larga.
- Buen funcionamiento de sellado, grado de protección IP68 (excepto 6052).
- Mejuras perfectas de protección contra sobrecorriente, sobrevoltura y polaridad de potencia.
- Ciclo de medición: 0,5 segundos
- Estabilidad a largo plazo: ≤ 0,1% FS/año
- La variación de temperatura: ≤ 0,02%FS/°C (en el rango de -40°C+80°C)
- Precisión de medición:
Cuando el rango de medición sea inferior a 300 mm, el error absoluto será inferior a ±3 mm (incluidos los 3 mm);
Cuando el rango de medición es de 300-700 mm, el nivel de precisión es 1.0;
Cuando el rango de medición es de 700-2000 mm, el nivel de precisión es 0.5;
Parámetros técnicos
| Rango de detección |
0.01 ~ 30 m |
| Precisión |
el nivel 0.2, nivel 0.5 |
| Rango de presión |
-0,1 MPa~32 MPa |
| Temperatura de la sonda |
-50 ~ 250 °C |
| Temperatura ambiente |
-20 a 60 °C |
| Temperatura de almacenamiento |
-55°C ≈ +125 °C |
| Señales de salida |
4×20mA,4 ~ 20mA con comunicación HART/485/CAN de bus |
| Tensión de alimentación |
12°28VDC (debe estar alimentado por la barrera de seguridad) |
| Fijación |
El tornillo de montaje M20×1.5M27×2, montaje de brida DN25, DN40, DN50. Las especificaciones especiales se pueden personalizar |
| Material mojado |
316 Acero inoxidable, 1Gr18Ni19Tior o PTFE |
| Estabilidad a largo plazo |
≤ 0,2% FS/año, |
| Desviación de temperatura |
≤ 0,02%FS/°C (rango de 0°70°C) |
| Niveles de explosión |
ExiraIIC T6 intrínsecamente seguro, resistente a las llamas Ext II C T5 |
| Protección |
Protección IP67 |
| Parámetros intrínsecamente seguros |
La velocidad de corriente es la velocidad de corriente de corriente de corriente de corriente. |
Instalación
Antes de la instalación, debe comprobar el modelo del producto, los parámetros técnicos, el puerto de instalación,y el entorno de aplicación en detalle para garantizar que el sensor en el sitio coincida con el entorno de instalaciónEn caso de encontrar algún problema, póngase en contacto con el personal de ventas lo antes posible para confirmar los asuntos de instalación o de devolución y cambio posteriores, a fin de evitar daños causados por un uso incorrecto.Se producen mediciones inexactas o daños en el producto.
Advertencia: Está prohibido instalar en vivo, desmontar, chocar, dejar caer o golpear con fuerza
El sensor de nivel de líquido tiene una variedad de métodos de instalación y fijación para adaptarse a las diferentes condiciones del sitio.
1El sensor está instalado en un recipiente de metal sellado, que puede conectarse mediante brida o hilo.puede instalarse en un tipo de enchufe, como se muestra en la figura siguiente: instalación de tipo enchufable
2El sensor se instala en el recipiente donde hay agitación, impacto de líquido, oscilación violenta, etc. en el medio de medición.El sensor se puede instalar con una tubería conectada fuera del contenedor a través de una brida o conexión roscada, como se muestra en la figura siguiente: instalación externa
3El medio de medición tiene agitación, impacto de líquido, oscilación violenta, etc., y el recipiente no tiene las condiciones para la instalación externa de tuberías de conexión.Cuando debe utilizarse la instalación de enchufes, el sensor debe estar equipado con un tubo de protección, el rango de medición debe ser superior a 1000 mm y el recipiente debe estar reservado.O instalar un soporte fijo para asegurar que el sensor se daña debido al impacto violento de líquido.
4El sensor se puede conectar mediante brida o hilo cuando el recipiente no metálico o la superficie de instalación está aislada del borde interior del recipiente.La opción del sensor debe utilizar un electrodo auxiliar o una estructura de manga protectoraSi no se adopta la estructura requerida, no se puede garantizar el funcionamiento normal del sensor.Usted necesita instalar el electrodo auxiliar usted mismo (utilice un extremo del cable de metal para conectar la carcasa del sensor / brida, y añadir un contrapeso al fondo del recipiente en el otro extremo, y reservar una cierta longitud para el alambre para evitar dañar el alambre), como se muestra en la figura siguiente:En un recipiente no metálico., roscados o montados en bridas
5El sensor puede conectarse al soporte de montaje mediante brida o hilo en el contenedor abierto. La opción del sensor debe utilizar un electrodo auxiliar o una estructura de manga protectora.Si no se adopta la estructura requerida, no se puede garantizar el funcionamiento normal del sensor, y es necesario instalar un dispositivo auxiliar por sí mismo.añadir un objeto de contrapeso en el fondo del recipiente en un extremo, reservar una cierta longitud para el alambre para evitar daños en el alambre), como se muestra en la figura siguiente: en el recipiente abierto,instalar el soporte (la posición de instalación está a una distancia de La distancia de la pared de la piscina debe ser mayor de 10 cm, de lo contrario la medición será inexacta.
Aplicaciones:
El medidor de nivel de fluido está diseñado para medir el nivel de fluido en tanques, recipientes y tuberías. Puede usarse en varios escenarios, como la producción de petróleo y gas, el procesamiento químico, el tratamiento del agua,y generación de energíaEl sensor puede instalarse tanto en zonas peligrosas como en zonas no peligrosas, y es alimentado por la barrera de seguridad.
El rango de presión del medidor de nivel de fluido es de -0,1MPa ~ 32MPa, y tiene un voltaje de alimentación de 12 ¢ 28VDC. La señal de salida es de 4 ¢ 20mA,y también puede utilizarse con HART Communication/485/CAN Bus CommunicationEsto facilita la integración del sensor con otros sistemas de la planta.
El medidor de nivel de fluido tiene una estabilidad a largo plazo de ≤ 0,2% FS/Año, lo que garantiza una medición precisa a lo largo del tiempo.lo que significa que es resistente a la entrada de polvo y aguaEsto lo hace adecuado para su uso en ambientes hostiles.
El medidor de nivel de fluido es ideal para el emisor de nivel de combustible y sensores capacitivos para la detección de nivel puntual.El sensor es fácil de instalar y mantener, y proporciona datos de medición fiables y precisos.
Apoyo y servicios
El producto Fluid Level Meter está respaldado por nuestro completo equipo de soporte técnico y servicios.Nuestro equipo de soporte técnico está disponible para ayudarle con cualquier pregunta o inquietud que pueda tener con respecto a la instalación o el funcionamiento del producto medidor de nivel de fluidosTambién ofrecemos servicios de reparación y mantenimiento para el producto medidor de nivel de fluido para asegurar que continúe funcionando en el máximo rendimiento.Nuestro equipo de expertos puede diagnosticar y resolver cualquier problema que pueda surgir, así como proporcionar un mantenimiento preventivo para prolongar la vida útil del producto.Ofrecemos servicios de capacitación para ayudarle a sacar el máximo provecho de su producto de medidor de nivel de fluidos y maximizar sus capacidades.
Embalaje y envío
Embalaje del producto:
- 1 medidor de nivel de líquido
- Manual de instrucciones
- Instalación de equipos
Envío:
- Envío estándar dentro de los Estados Unidos
- Envío internacional disponible
- Tiempo de entrega estimado: 3-7 días hábiles
