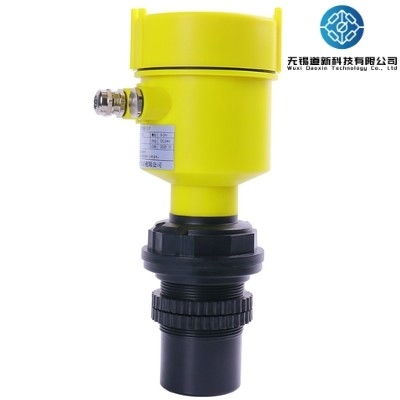

Métro de nivel ultrasónico ABS 4-20mA RS485 Medidor de nivel ultrasónico

El medidor de nivel de ultrasonido ABS

Medidor de nivel ultrasónico
El medidor de nivel ultrasónico es un medidor de nivel digital controlado por un microprocesador.La onda sonora es reflejada por la superficie del líquido y luego recibida por el mismo sensorSe convierte en una señal eléctrica por un cristal piezoeléctrico.El tiempo entre la transmisión y recepción de la onda sonora se utiliza para calcular el sensor a la medida de la distancia a la superficie del líquidoDebido a la medición sin contacto, el medio de medición es casi ilimitado, y se puede utilizar ampliamente para la medición de altura de diversos materiales líquidos y sólidos.

Introducción del producto
El medidor de nivel ultrasónico es un instrumento de monitoreo para medir la altura del líquido, la altura del tanque y la ubicación del material.El sistema de dos cables es: la fuente de alimentación y la salida de señal se comparten; el sistema de tres cables es: el circuito de alimentación y el circuito de salida de señal son independientes.el terminal negativo de la fuente de alimentación y el terminal negativo de salida de la señal comparten un cable central; el sistema de cuatro cables es: cuando se utilice una fuente de alimentación AC de 220 V o una fuente de alimentación DC de 24 V, y se requiere que el circuito de alimentación y el circuito de salida de señal estén completamente aislados,se debe utilizar un núcleo. Un cable de 4 núcleos. fuente de alimentación DC o AC, con 4 ~ 20mADC, alta y baja salida del interruptor.
Medidor de nivel ultrasónico anticorrosivo
Medidor de nivel ultrasónico anticorrosivo
Alcance: 0-60 metros, varias formas están disponibles, adecuadas para diversas ocasiones corrosivas y químicas, alta precisión, salida de señal remota, monitoreo del sistema PLC.
El medidor de nivel ultrasónico está compuesto por tres partes: transductor ultrasónico (onda), circuito de accionamiento (módulo) y módulo electrónico de visualización de cristal líquido.

Se analiza el eco acústico inteligente

La tecnología acústica inteligente se puede utilizar para analizar el eco inteligente, sin ningún depuración y otros pasos especiales, esta tecnología tiene la función de pensamiento dinámico, análisis dinámico.Hacer la precisión del instrumento, mejora en gran medida el nivel de precisión alcanzó el 0,5%, puede ser todo tipo de onda de interferencia.

Detalles

Cubierta protectora transparente de alta calidad

Datos de observación claros e intuitivos, diseño a prueba de agua y polvo, protegen eficazmente el cableado interno

Interfaz eléctrica de protección.

Utilice material de plástico de ingeniería ABS, resistente al impacto, resistente al envejecimiento, resistente a altas y bajas temperaturas, larga vida útil.

Anillo de sellado de alta calidad

Instalado en el interior tienen protección contra golpes de bobina, estabilidad capacidad de sellado general

Diseño de sonda de alta calidad

Utilizando sonda cerrada, sellado físico bueno, proteger el circuito interno

Tamaño del producto

Especificación

Principio de trabajo
The working principle of the ultrasonic level gauge is that the ultrasonic transducer (probe) sends out a high-frequency pulse sound wave when it encounters the surface of the measured level (material) and is reflected and folded backEl eco reflejado es recibido por el transductor y convertido en una señal eléctrica.Es proporcional a la distancia de la onda sonora a la superficie del objetoLa relación entre la distancia de transmisión de la onda sonora S y la velocidad del sonido C y el tiempo de transmisión del sonido T puede expresarse por la fórmula: S=C×T/2.
Debido a que el pulso ultrasónico transmitido tiene una cierta anchura, la onda reflejada y la onda transmitida en un área pequeña cerca del transductor se superponen,que no pueden identificarse y el valor de la distancia no puede medirseEsta zona se llama zona muerta de medición. El tamaño de la zona ciega está relacionado con el modelo del medidor de nivel ultrasónico.
La parte de la sonda emite ondas ultrasónicas.y las ondas reflejadas serán recibidas por la parte de la sondaLa distancia entre la sonda y la superficie del líquido (objeto) es proporcional al tiempo que pasan las ondas ultrasónicas:
Distancia [m] = tiempo × velocidad del sonido/2 [m]
La fórmula de compensación de temperatura de la velocidad del sonido: velocidad del sonido ambiente = 331,5 + 0,6 × temperatura

Condiciones del sitio
En cualquiera de las siguientes situaciones, preste atención:
Líquido/sólido con espuma
Hay fuerte voltaje, fuerte corriente, fuerte interferencia electromagnética alrededor, tratar de evitar el alto voltaje, alta corriente y fuerte interferencia electromagnética
Viento fuerte y sol directo
Vibraciones fuertes
Sitios con líquidos altamente volátiles y grandes cantidades de vapor de agua
Líquido de fácil cristalización
Cuando se encuentre con el entorno de campo mencionado anteriormente, debe elegir usarlo con cuidado, la precisión del valor medido se reducirá y los datos pueden ser inestables.no se recomienda utilizar un medidor de nivel ultrasónico para medir.

Área de aplicación
Tratamiento de aguas y aguas residuales: sala de bombeo, pozo de recogida, tanque de reacción bioquímica, tanque de sedimentación, etc.
Energía eléctrica, minas: piscina de mortero, piscina de estiércol de carbón, tratamiento de agua, etc.
