SS304 Manifold de transmisión de presión 3 Manifold de válvula para el transmisor de presión

SS304 Transmisor de presión de alta presión de 3 vías

Válvula de gas de 3 puertos para el transmisor de presión diferencial

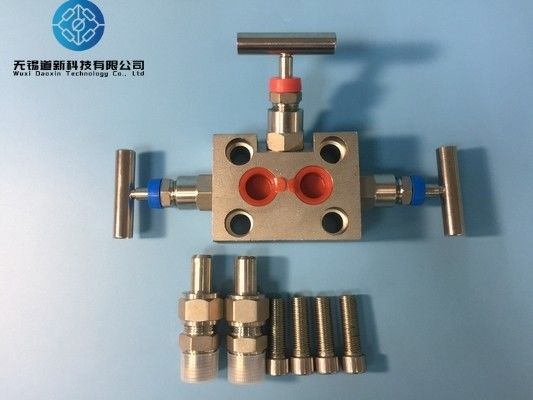

Nombre del producto: colector de tres válvulas integrado

Modelo del producto: SF-SB ((304SS-3-MA6-NF2)

El hilo del producto: 1/2NPT ((F)

Especificaciones del producto: DN6

Temperatura aplicable: 200°C (se puede personalizar la temperatura alta)

Presión nominal: 32,00 MPa (la presión puede ser personalizada)

Material: 20# 304SS 321 316SS 316L 2205 Monel 400

Especificaciones del producto:

1Composición: El grupo integrado de tres válvulas está compuesto por un cuerpo de válvula, dos válvulas de parada y una válvula de equilibrio.

2Procedimiento de funcionamiento: Procedimiento de funcionamiento cuando el grupo integrado de tres válvulas y el transmisor de presión diferencial se ponen en funcionamiento:abrir las dos válvulas de escape del transmisor de presión diferencial, luego abra la válvula de equilibrio, y luego abra lentamente las dos válvulas de parada, Retire el aire o la suciedad en la tubería de guía de presión, cierre las dos válvulas de drenaje, y luego cierre la válvula de equilibrio,el transmisor puede ponerse en funcionamientoProcedimiento de funcionamiento de la calibración en línea del punto cero del transmisor de presión diferencial: primero abrir la válvula de equilibrio y cerrar las dos válvulas de cierre.entonces se puede realizar la calibración del punto cero del transmisor.

Entrada (2×): M20×1.5/Ф14 (conducto de soldadura conectado en vivo) (distancia central 35 mm).

Salida (2×): La distancia central de la brida del método (conectada al transmisor) es de 54 mm.

La distancia del centro de los 4 orificios es de 54 mm. × 41.3 mm.

El hilo del perno: UNF7/16-20, M10 × 1.5, M12 × 1.75

La presión nominal: 16MPa-40MPa, 3532PSi-6000PSi

Temperatura aplicable: -65°F ((-54°C) ₹450°F ((232°C) ₹1200°F ((648°C)

El grupo integrado de tres válvulas puede conectarse con los transmisores de la serie 3051, 3095, 1151, EJA, FX-2, FCX-A/C y Honeywell ST3000

Características de la válvula de colector de agua ss316

1Manilla de acero inoxidable.

2- Cap se da cuenta de empacar fuera.

3. Cerrojo en la placa ayuda a fijar la válvula de la aguja en él, no hay necesidad de desconectar el embalaje
4El diseño de la cubierta de la válvula del conjunto completo evita la desconexión del elemento.

Aplicaciones del colector de válvulas de gas de puerto 3

El colector de válvulas de 3 vías puede reemplazar a las tres válvulas tradicionales y apoyar el uso de transmisores de presión diferencial nacionales e internacionales, ampliamente utilizados en energía eléctrica, química,metalurgia, sistemas de control automático textiles y departamentos de investigación científica
